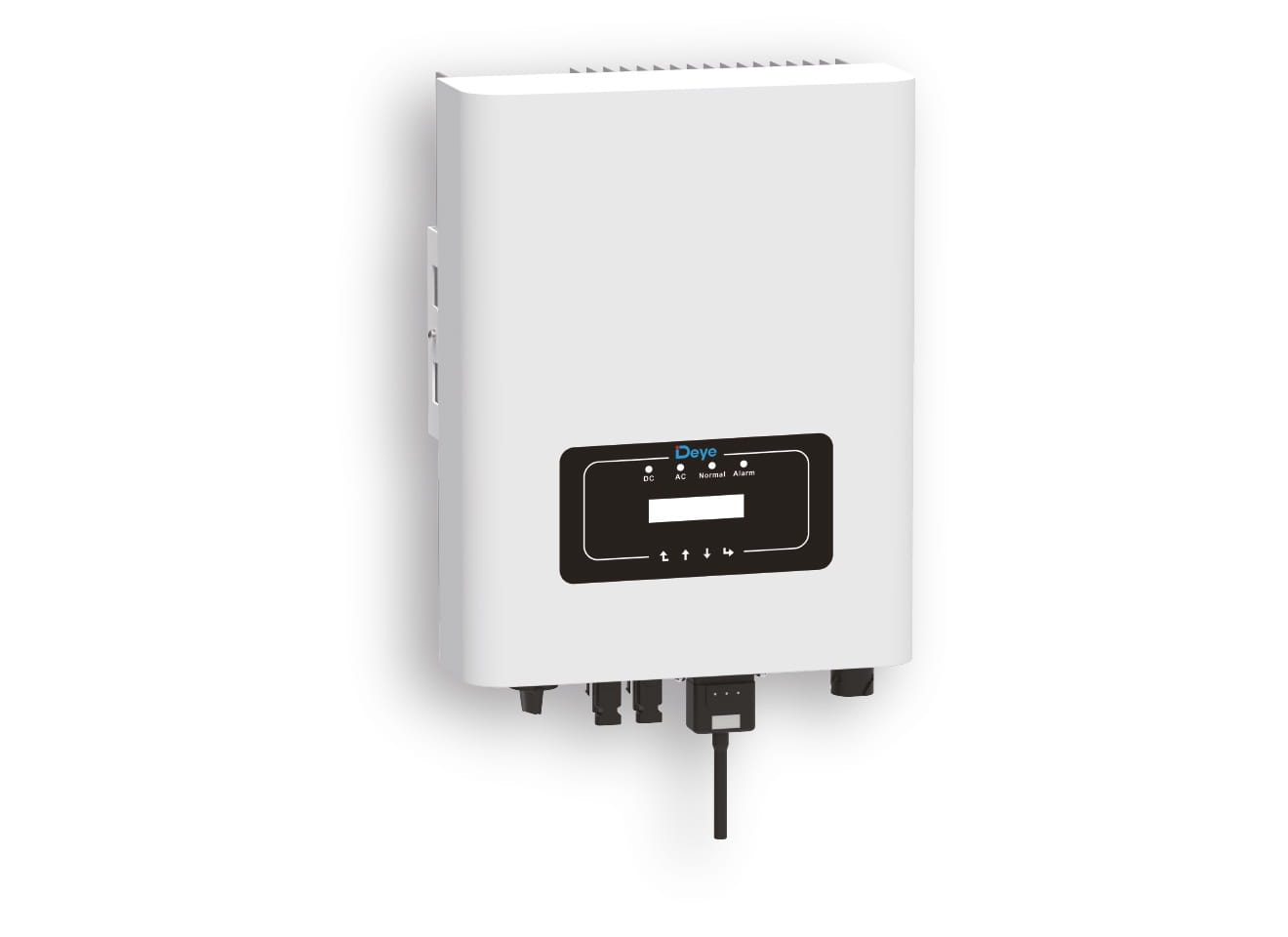

Model

SUN-4K-G05-P

SUN-5K-G05-P

SUN-6K-G05-P

SUN-7K-G05-P

SUN-8K-G05-P

SUN-10K-G05-P

SUN-12K-G05-P

Strona wejściowa

Maks. Moc wejściowa prądu stałego (kW)

5.2

6.5

7.8

9.1

10.4

13

15.6

Maks. Napięcie wejściowe prądu stałego (V)

1000

Rozruchowe napięcie wejściowe DC (V)

140

Zakres roboczy MPPT (V)

120~850

Maks. Prąd wejściowy DC (A)

16+16

Maks. Prąd zwarciowy (A)

24+24

Liczba MPPT/Stringów na MPPT

2/1

Strona wyjściowa

Znamionowa moc wyjściowa (kW)

4

5

6

7

8

10

12

Maks. Moc czynna (kW)

4.4

5.5

6.6

7.7

8.8

11

13.2

Znamionowe napięcie sieci AC (V)

220/380,230/400

Zakres napięcia sieci AC (V)

277V~460Vac (może się różnić w zależności od standardów sieci)

Znamionowa częstotliwość sieci (Hz)

50 / 60 (opcjonalnie)

Faza operacyjna

Trójfazowy

Znamionowy prąd wyjściowy sieci AC (A)

5.8

7.2

8.7

10.1

11.6

14.5

17.4

Maks. Prąd wyjściowy AC (A)

6.4

8

9.6

11.1

12.8

15.9

19.1

Współczynnik mocy wyjściowej

0,8 prowadzi do opóźnienia 0,8

THD prądu sieciowego

<3%

Prąd wtrysku DC (mA)

<0,5%

Zakres częstotliwości sieci

47~52 lub 57~62 (opcjonalnie)

Efektywność

Maksymalna wydajność

98.3%

Wydajność euro

97.5%

Wydajność MPPT

>99%

Ochrona

Zabezpieczenie przed odwrotną polaryzacją DC

TAk

Zabezpieczenie przed zwarciem AC

TAk

Zabezpieczenie nadprądowe wyjścia AC

TAk

Zabezpieczenie przed przepięciami wyjściowymi

TAk

Ochrona rezystancji izolacji

TAk

Monitorowanie zwarć doziemnych

TAk

Ochrona wysp

TAk

Ochrona przed temperaturą

TAk

Zintegrowany przełącznik prądu stałego

TAk

Zdalne ładowanie oprogramowania

TAk

Zdalna zmiana parametrów pracy

TAk

Ochrona przed przepięciami

DC typu II / AC typu II

Ogólne dane

Rozmiar (mm)

330 W × 457,5 wys. × 185 gł

Waga (kg)

10

Topologia

Beztransformatorowy

Konsumpcja wewnętrzna

<1 W (noc)

Temperatura pracy

-25~65℃

Stopień ochrony

IP65

Emisja hałasu (typowa)

<25dB

Koncepcja chłodzenia

Naturalne chłodzenie

Maks. Wysokość pracy bez obniżania wartości znamionowych

2000m

Zaprojektowany na całe życie

>20 lat

Standard połączenia sieciowego

EN50549, IEC61727, VDE 0126-1-1, IEC62109-1-2

Wilgotność otoczenia podczas pracy

0-100%

Bezpieczeństwo EMC/standardowe

IEC62109-1/-2, EN61000-6-1, EN61000-6-3

Cechy

Połączenie prądu stałego

MC-4 do krycia

Połączenie AC

Wtyczka o stopniu ochrony IP65

Wyświetlacz

LCD1602

Interfejs

RS485/RS232/Wi-Fi/LAN

Model

SUN-4K-G05-P

SUN-5K-G05-P

SUN-6K-G05-P

SUN-7K-G05-P

SUN-8K-G05-P

SUN-9K-G05-P

SUN-10K-G05-P

SUN-12K-G05-P

Strona wejściowa

Max. DC Input Power (kW)

5.2

6.5

7.8

9.1

10.4

11.7

13

15.6

Maks. Napięcie wejściowe DC (V)

1000

Napiecie startowe DC (V)

140

MPPT Zakres pracy (V)

120~1000

Maks. Prąd wejściowy DC (A)

20+20

Maks. Prąd Zwarcia (A)

30+30

Liczba MPPT/Strun na MPPT

2/1

Strona wyjściowa

Znamionowa moc wyjściowa (kW)

4

5

6

7

8

9

10

12

Maks. Moc czynna (kW)

4.4

5.5

6.6

7.7

8.8

9.9

11

13.2

Nominalne napięcie wyjściowe / zakres (V)

3L/N/PE 220V/380V 230V/400V

Znamionowa częstotliwość sieci (Hz)

50/60 (opcjonalnie)

Faza pracy

Trójfazowy

Prąd znamionowy wyjścia sieciowego AC (A)

6.1/5.8

7.6/7.3

9.1/8.7

10.7/10.2

12.2/11.6

13.7/13.1

15.2/14.5

18.2/17.4

Maks. Prąd wyjściowy AC (A)

6.7/6.4

8.4/8

10/9.6

11.7/11.2

13.4/12.8

15/14.4

16.7/16

20/19.2

Współczynnik mocy wyjściowej

0.8 przewzbudzenie do 0.8 niedowzbudzenie

Prąd sieciowy THD

<3%

Prąd wejściowy prądu stałego (mA)

<0,5%

Zakres częstotliwości sieci

45~55 or 55~65 (opcjonalnie)

Efektywność

Maks. Sprawność

98,3%

Euro sprawność

97,5%

Wydajność MPPT

>99%

Ochrona

Ochrona przed odwrotną polaryzacją DC

tak

Ochrona przed zwarciem AC

tak

Zabezpieczenie nadprądowe wyjścia AC

tak

Zabezpieczenie przed przepięciem wyjściowym

tak

Ochrona rezystancji izolacji

tak

Monitorowanie zwarcia doziemnego

tak

Ochrona wysp

tak

Ochrona temperatury

tak

Zintegrowany przełącznik DC

tak

Zdalne przesyłanie oprogramowania

tak

Zdalna zmiana parametrów pracy

tak

Ochrona przed przepięciami

DC typ II / AC typ II

Ogólne dane

Rozmiar (mm)

283 szer. ×463 wys.×178 gł.（Bez złącz i uchwytów montażowych）

Waga (kg)

11

Topologia

Bez transformatora

Zużycie wewnętrzne

<1W (noc)

Temperatura pracy

-25~65℃, >45℃ obniżenie

Ochrona przed wnikaniem

IP65

Emisja hałasu (typowa)

<45 dB

Cooling Concept

Chłodzenie pasywne

Max. wys. bez obniżania sprawności

4000m

Zaprojektowany okres eksploatacji

12 lat

Norma przyłączenia do sieci

VDE4105 IEC61727/62116 VDE0126 AS4777.2 CEI 0 21, EN50549-1, G98 G99 C10-11, UNE217002, NBR16149/NBR16150

Otoczenie robocze Wilgotność

0-100%

Bezpieczeństwo EMC / Norma

IEC62109-1/-2, EN61000-6-1, EN61000-6-3

Cechy

Połączenie DC

MC-4 z wtyczką

Połączenie AC

stopień ochrony IP65

Wyświetlacz

LCD1602

Interfejs

RS485/RS232/Wifi/LAN
